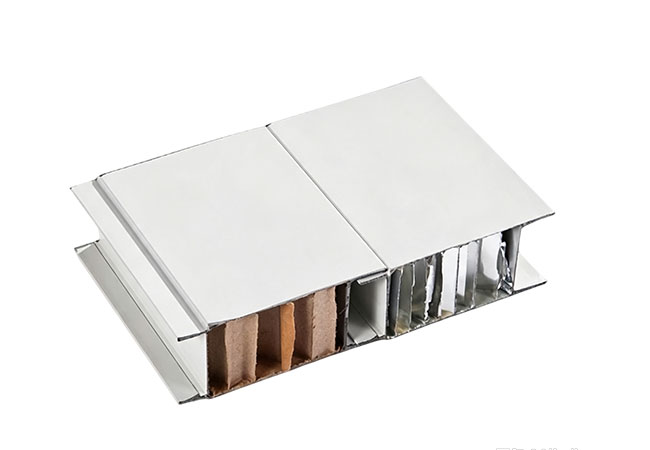

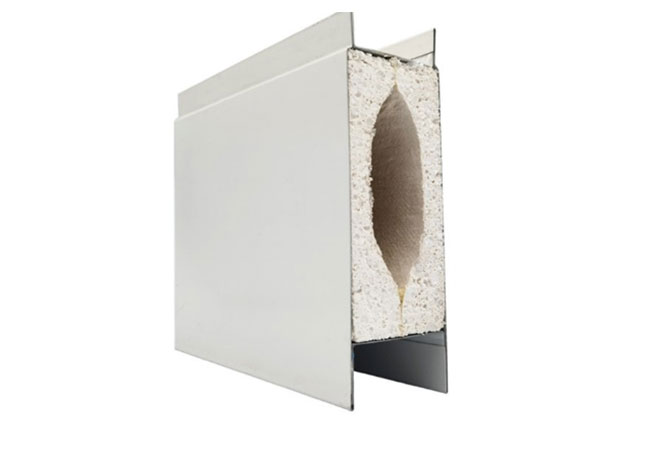

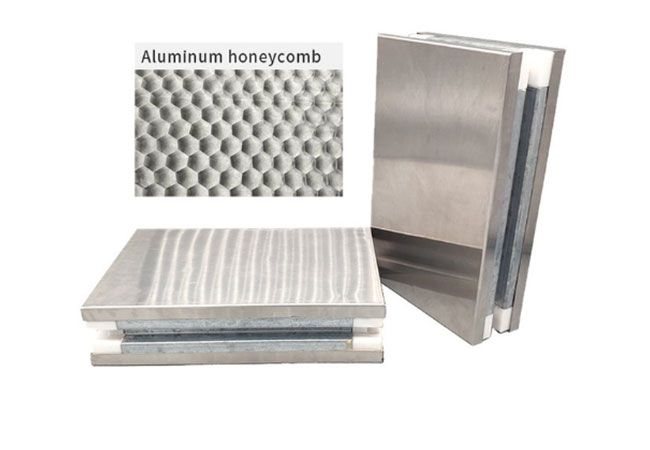

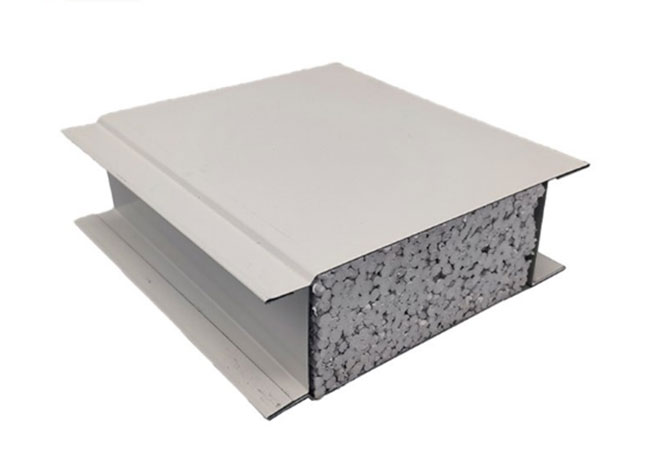

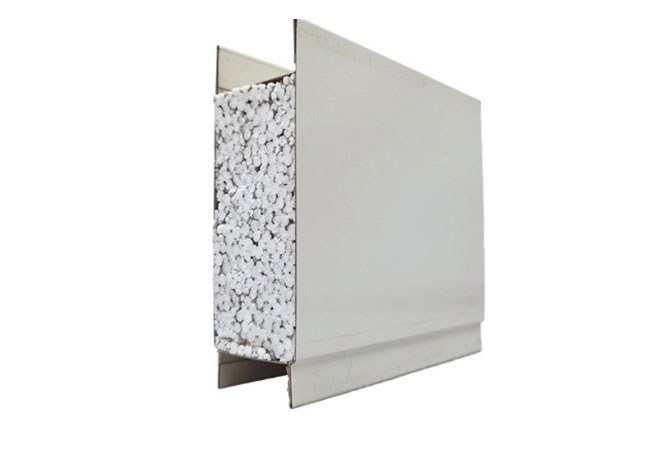

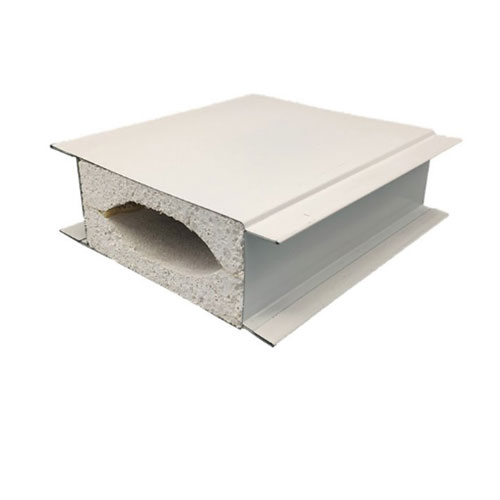

Tavola di purificazione fatta a mano e meccanizzata

Questo pannello di purificazione fatto a mano e meccanizzato combina in modo innovativo il riempimento e lo stampaggio del nucleo standardizzati e automatizzati con la sigillatura manuale di precisione dei bordi. Offre l'uniformità strutturale e la stabilità dimensionale caratteristiche dei pannelli realizzati a macchina, pur presentando bordi meticolosamente rifiniti a mano che sono stretti, senza giunture e privi di vuoti.

Jason Building Materials offre pannelli su misura in dimensioni non standard e forme specializzate per soddisfare requisiti di progetto specifici, servendo ambienti cleanroom di alta qualità come impianti di produzione di vaccini, officine farmaceutiche sterili, sale operatorie in ospedali di alto livello (grado A) e laboratori biologici.

Cos'è il pannello di purificazione fatto a mano e meccanizzato?

Il pannello di purificazione fatto a mano e meccanizzato non è costituito da due pannelli diversi, ma da un pannello di purificazione ibrido che combina la tecnologia di sigillatura manuale dei bordi e la tecnologia di stampaggio meccanico.

La sua struttura è la seguente: il materiale del nucleo viene riempito e modellato attraverso una linea di produzione meccanizzata, mentre i quattro bordi vengono sigillati manualmente con precisione.

Il vantaggio di questo approccio è che ottiene sia il riempimento uniforme del nucleo che l’elevata efficienza produttiva dei pannelli meccanizzati, risolvendo al tempo stesso i punti deboli dei pannelli meccanizzati come l’insufficiente sigillatura dei bordi e la suscettibilità alle perdite di aria e polvere.

Confronto tra la selezione di tavole fatte a mano e tavole meccanizzate

Le principali differenze tra tavole fatte a mano e tavole meccanizzate si riflettono nelle seguenti dimensioni:

Efficienza produttiva:Le tavole meccanizzate utilizzano una produzione continua, con capacità giornaliera fino a2000 mqo più; le tavole fatte a mano utilizzano uno stampaggio intermittente, con una capacità giornaliera approssimativa500 – 800 mq.

Struttura di tenuta:I pannelli fatti a mano utilizzano collegamenti centrali del telaio in alluminio con sigillatura ermetica sui quattro bordi, tenuta all'aria superiore rispetto ai pannelli meccanizzati; le schede meccanizzate utilizzano connessioni ad incastro maschio-femmina, con una tenuta sufficiente per i requisiti di pulizia convenzionali.

Capacità di personalizzazione:I pannelli realizzati a mano supportano dimensioni non standard e pannelli di forma speciale, con larghezza minima fino a200mm; le tavole meccanizzate sono limitate da stampi con minore flessibilità.

Costo:Le tavole meccanizzate, a causa della produzione di massa, hanno prezzi unitari approssimativi15% – 25% in menorispetto alle tavole fatte a mano.

Suggerimento per la selezione:Scegli pannelli fatti a mano per progetti che richiedono gradi di pulizia Classe 100 e superiori, dimensioni speciali o requisiti di tubi a parete passante. Scegli i pannelli meccanizzati per le officine convenzionali di Classe 10.000 e Classe 100.000 e per progetti di grandi dimensioni che richiedono consegne estremamente rapide.

Vantaggi fondamentali

1. Sigillatura completa su quattro bordi:La sigillatura manuale garantisce che tutti e quattro i bordi del pannello siano completamente coperti dal materiale sigillante, senza bordi del nucleo esposti. Ciò è fondamentale per l'accettazione di un grado di pulizia elevato (Classe 100, Classe 1000), poiché i bordi esposti del nucleo sono il canale principale per la penetrazione di polvere e microbi.

2. Elevata precisione dimensionale:La parte meccanizzata garantisce un errore diagonale di lunghezza e larghezza del pannello ≤1,5 mm. La sigillatura manuale dei bordi consente la rifinitura secondaria dei bordi, controllando infine lo spazio tra i pannelli durante l'installazione all'interno2 mm.

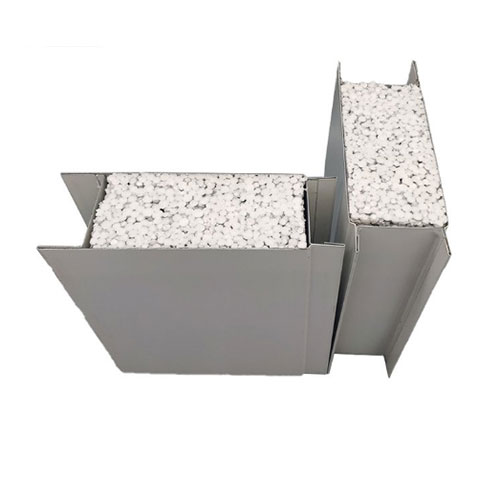

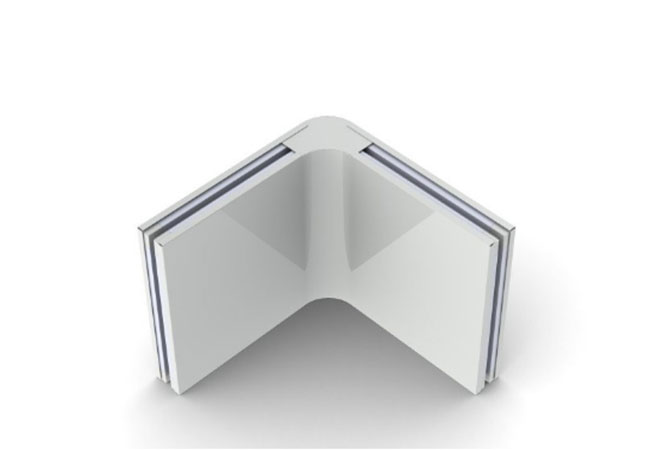

3. Giunzione flessibile:La sigillatura manuale dei bordi consente di realizzare pannelli con forme maschio-femmina non standard, adattandosi alla giunzione di angoli speciali di pareti e angoli di colonne.

Quando scegliere il pannello di purificazione fatto a mano e meccanizzato?

Le officine ordinarie della Classe 10.000 possono utilizzare schede meccanizzate per soddisfare i requisiti a costi inferiori. Tuttavia, quando esistono le seguenti condizioni, si consigliano tavole fatte a mano e meccanizzate:

(1) Requisito del grado di pulizia della Classe 100 o della Classe 1000: limiti rigorosi sul tasso di perdite d'aria e sulla tenuta all'aria

(2) Il progetto prevede un gran numero di tubi a parete passante: è necessario un trattamento di sigillatura personalizzato attorno ai tubi

(3) I pannelli necessitano di un'integrazione precisa con le pareti di ingegneria civile esistenti: è necessario rifinire e tagliare i bordi in loco

(4) Altezza della parete eccedente4,5 metri— i pannelli di grandi dimensioni hanno requisiti più elevati per la sigillatura delle estremità

Servizio personalizzato

Le tavole fatte a mano e meccanizzate supportano servizi altamente personalizzati:

- Lunghezza del pannello:Massimo6,5 m(oltre questa dimensione è necessaria la giunzione)

- Formati speciali:Personalizzato secondo disegni CAD

- Aperture per tubi attraverso la parete:Disponibili aperture pretagliate. I bordi di apertura sono sigillati e rinforzati manualmente. Dopo l'installazione del tubo, gli anelli di tenuta in gomma completano il trattamento ermetico della penetrazione del tubo.

- Colore:Personalizzabile secondo la cartella colori RAL

Campioni e test

È possibile fornire campioni in sezione trasversale di pannelli fatti a mano e di pannelli meccanizzati per il confronto (200mmdi lunghezza, compresa la struttura completa della sezione trasversale). Attraverso il confronto, i clienti possono osservare direttamente le differenze nella pienezza del riempimento del nucleo e nel trattamento di sigillatura dei bordi tra i due pannelli.

Per i rapporti di prova, è possibile fornire quanto segue: copie della prova di capacità di carico alla flessione del pannello, prova di tenuta all'aria, densità del materiale centrale e rapporti di prova antincendio. I rapporti di prova vengono consegnati insieme al primo lotto di merce.

Differenze fondamentali tra scheda di purificazione fatta a mano e meccanizzata e scheda meccanizzata pura

Domande frequenti

Q1: Qual è la differenza tra il pannello di purificazione fatto a mano e meccanizzato e il pannello meccanizzato ordinario?

A1: La differenza principale è la sigillatura su quattro bordi. I normali pannelli meccanizzati utilizzano una semplice piegatura dei bordi senza ulteriore trattamento di sigillatura. I pannelli fatti a mano e meccanizzati utilizzano la sigillatura manuale dei bordi, coprendo completamente i bordi del nucleo per impedire la penetrazione di polvere e microbi. La tenuta all'aria è significativamente migliore, soddisfacendo gli standard di Classe 100 e Classe 1000.

Q2: Il prezzo del pannello fatto a mano e meccanizzato è molto più alto del pannello meccanizzato?

A2: Le tavole fatte a mano e meccanizzate sono approssimative15% – 25%superiore alle tavole meccanizzate pure. L'aumento dei prezzi deriva da ulteriori processi manuali di sigillatura dei bordi e da materiali di qualità superiore. Per i progetti che richiedono gradi di pulizia della Classe 100 e superiori, questo aumento dei costi è ragionevole.

Q3: Quale grado di pulizia può raggiungere il cartone fatto a mano e meccanizzato?

A3: Le tavole fatte a mano e meccanizzate possono soddisfare gli standard di accettazione diClasse 100EClasse 1000spazi puliti, adatti per la ricerca medica, biologica e l'industria elettronica di precisione di fascia alta.
