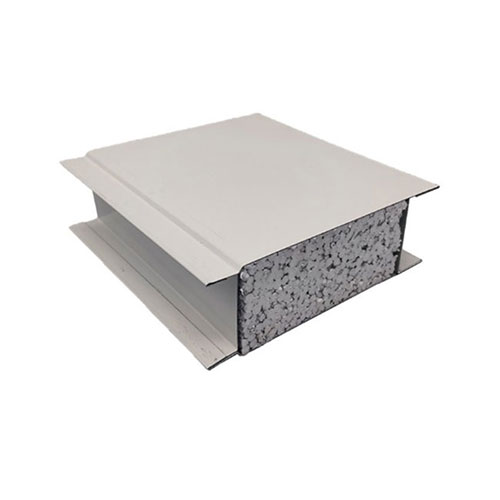

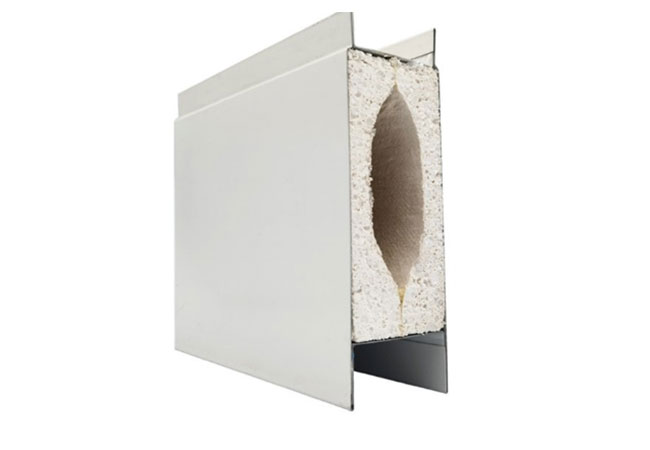

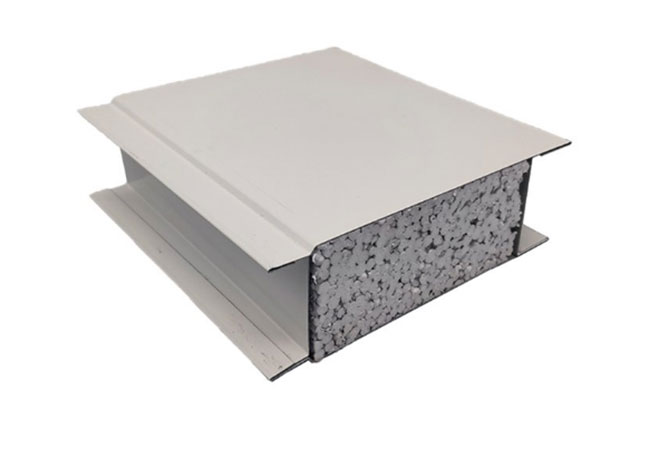

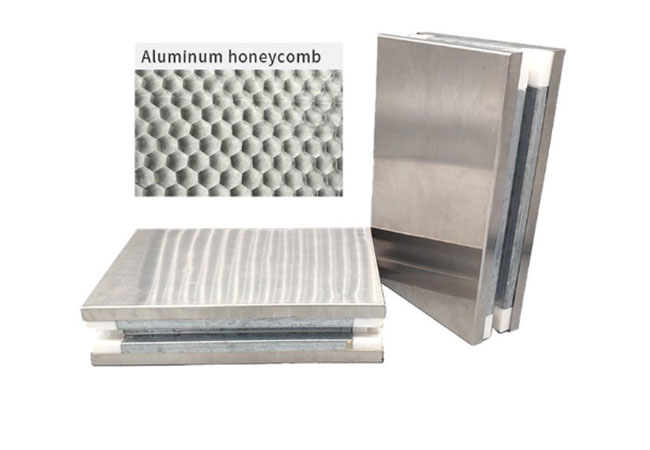

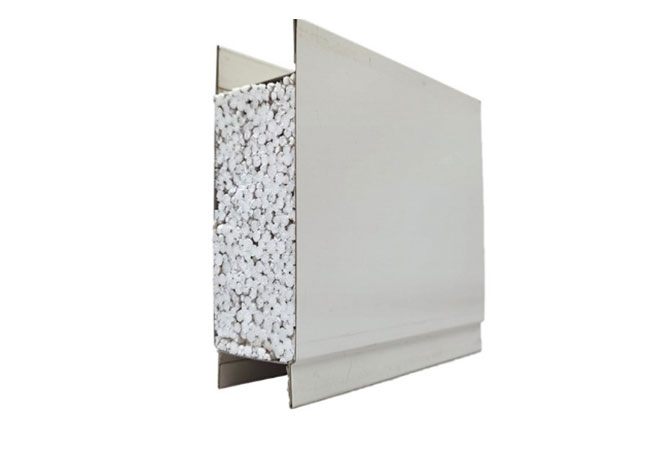

Pannello divisorio asettico

In qualità di produttore di materiali da costruzione, Jason Building Materials offre pannelli divisori asettici progettati per prevenire la contaminazione incrociata. Questi pannelli presentano uno spessore uniforme, una struttura robusta e superfici impermeabili e facili da pulire che mantengono la sterilità a lungo termine; inoltre, vantano un design leggero che consente una comoda installazione, smontaggio e riconfigurazione flessibile.

Cos'è il pannello divisorio asettico

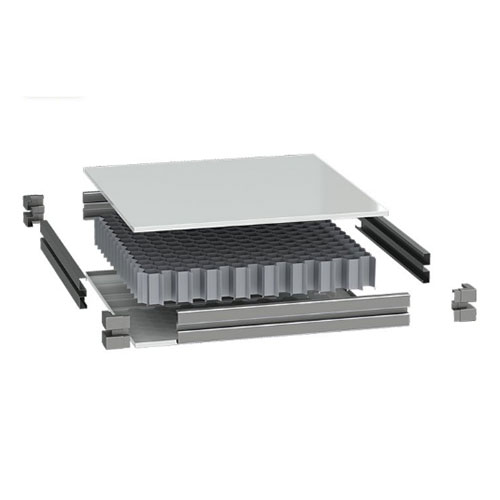

Il pannello divisorio asettico è un pannello di purificazione con una suddivisione in zone pulite come focus progettuale principale, che affronta i problemi di circolazione dell'aria tra le zone e di diffusione della contaminazione. La differenza fondamentale rispetto ai normali pannelli divisori risiede nella struttura di tenuta a gradini su quattro bordi, che forma una doppia barriera di tenuta tra ciascun pannello installato.

Inoltre, speciali guarnizioni sono configurate nei collegamenti tra pannelli divisori e soffitti e pavimenti, garantendo l'ermeticità di ogni spazio indipendente e impedendo flussi incrociati d'aria tra aree con diversi livelli di pulizia.

Punti chiave della progettazione delle partizioni di zonizzazione asettica

Tre nodi chiave su cui concentrarsi nella progettazione delle partizioni con pannelli divisori asettici:

Zonizzazione del gradiente della pressione atmosferica— Una differenza di pressione positiva di5 – 15 Padovrebbero essere mantenute tra aree con diversi livelli di pulizia. L'ermeticità complessiva dei pannelli divisori influisce direttamente sulla stabilità della differenza di pressione.

Isolamento del trasferimento di materiale— Per i passaggi dei materiali dell'officina si consigliano locali di transito o finestre passanti. Le aperture nei pannelli divisori devono essere sigillate per evitare lo scambio del flusso d'aria tra le zone.

Controllo degli accessi del personale— Docce d'aria o spogliatoi sono installati tra zone diverse. I pannelli divisori attorno alle aperture delle porte necessitano di rinforzo, con telai metallici installati per migliorare la resistenza strutturale.

Si consiglia di tracciare un diagramma di organizzazione del flusso d'aria durante la fase di progettazione della zonizzazione, chiarendo la direzione della differenza di pressione e i requisiti del tasso di ricambio d'aria per ciascuna area, quindi procedere con la disposizione e la selezione del pannello divisorio. Il team Jiesen può fornire supporto per la progettazione di disegni dettagliati.

Specifiche tecniche Punti chiave

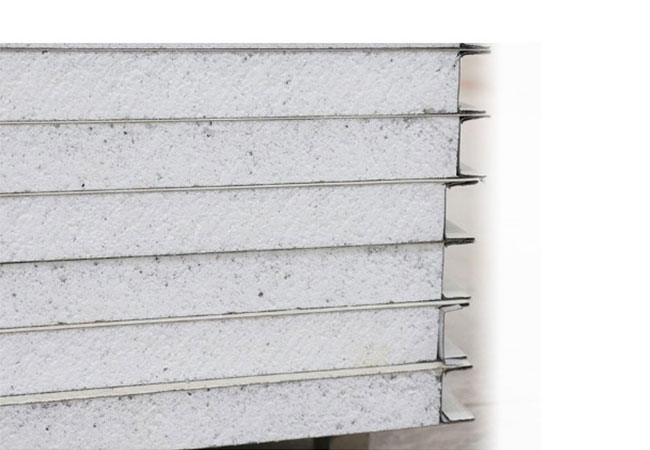

Spessore del pannello:50mm (standard) / 75mm / 100mm

Densità del materiale centrale:Lana di roccia ≥ 120 kg/m³ / PU circa 40 – 45 kg/m³

Metodo di sigillatura:Maschio e femmina + strisce di tenuta EPDM / Chiglia in lega di alluminio + guarnizione cava

Prova di tenuta all'aria:Tasso di perdita d'aria ≤2%sotto la differenza di pressione di 50Pa

Prestazioni di isolamento acustico:RW ≥ 30 dB (PU spesso 50 mm) / RW ≥ 35 dB (lana di roccia spessa 75 mm)

Resistenza all'impatto:Sacco di sabbia da 10 kg caduto da un'altezza di 1 m, nessun danno penetrante al pannello

Settori e scenari applicativi

Workshop di riempimento delle aziende farmaceutiche— Isolamento fisico tra diverse varietà di farmaci per prevenire la contaminazione incrociata

Workshop sulla produzione di additivi alimentari— Separazione tra aree di produzione acide e alcaline

Workshop sul riempimento di sacchetti in PE— Isolamento pulito tra l'area di riempimento e l'area di stoccaggio del materiale di imballaggio esterno

Workshop sull'emulsificazione dei cosmetici— Controllo della zonizzazione tra la zona della vasca di emulsionamento e la zona di riposo

Laboratori di prova di terze parti— Partizioni rigide tra le sale microbiologiche e le sale fisiche e chimiche

Confronto con le pareti divisorie in vetro

Le pareti divisorie in vetro offrono una buona trasmissione della luce ma non possono garantire una sigillatura completa (è necessario il sigillante negli spazi tra vetro e chiglia, con rischi a lungo termine di invecchiamento e allentamento del sigillante). Sono anche più pesanti (il vetro temperato da 10 mm è circa25 kg/m²).

Sebbene i pannelli divisori asettici siano opachi, è possibile installare ragionevolmente finestre di osservazione sulla parete (finestre di osservazione in vetro sigillato a doppio strato, dimensioni300×400 mm, con lo stesso spessore della parete), soddisfacendo i requisiti visivi mantenendo l'integrità della sigillatura.

Il costo dei pannelli divisori è di circa40% – 50%di pareti divisorie in vetro, con prestazioni di isolamento termico e acustico migliori rispetto al vetro.

Istruzioni per la personalizzazione

I pannelli divisori possono essere personalizzati secondo i seguenti parametri:

Aperture del pannello— Posizioni di riserva per finestre di osservazione, finestre passanti, aperture di ventilazione, pretagliate in fabbrica, installate direttamente in cantiere.

Pannelli dalla forma speciale— Per angoli non retti o officine poligonali, fornire disegni CAD, produzione personalizzata in base agli angoli effettivi.

Pannelli di rivestimento delle colonne— Per il rivestimento di colonne di fabbrica con struttura in acciaio, produzione personalizzata a forma di U o a L, la formatura in fabbrica una tantum riduce la giunzione in loco.

Caso di applicazione

Un solido laboratorio di preparazione presso un’impresa farmaceutica nella provincia di Jiangsu richiedeva il completo isolamento fisico tra due linee di produzione adiacenti: la linea di produzione A che produce farmaci a base di cefalosporine e la linea di produzione B che produce preparazioni orali ordinarie.

Tra le due aree non erano consentiti flussi incrociati di aria o contaminazione incrociata del personale.Pannelli divisori asettici in lana di roccia spessore 75 mmsono stati selezionati, con la partizione che si estende dal soffitto al solaio strutturale senza spazi vuoti. Tutte le aperture dei tubi passanti attraverso la parete sono state sigillate.

Risultati del test della differenza di pressione post-completamento:12 Pala differenza di pressione positiva è stata mantenuta tra le zone adiacenti, senza che sia stata rilevata alcuna diffusione di particelle tra le zone.

Riferimento per la configurazione delle partizioni a livello di zonizzazione diverso

Domande frequenti

Q1: Qual è la differenza tra il pannello divisorio asettico e il pannello divisorio ordinario?

A1: La differenza fondamentale risiede nella struttura di tenuta a gradini su quattro bordi, che forma una doppia barriera di tenuta tra ciascun pannello installato. I pannelli divisori ordinari utilizzano in genere semplici giunzioni a sovrapposizione senza trattamento sigillante, che non possono garantire l'ermeticità tra le diverse zone pulite.

Q2: Come garantire la stabilità della differenza di pressione tra le diverse zone pulite?

A2: Oltre all'utilizzo di pannelli divisori sigillati, la stabilità della differenza di pressione richiede la sigillatura complessiva dello spazio, compresi soffitto, pavimento, aperture dei tubi e spazi tra le porte. Si consiglia di condurre un test completo di tenuta all'aria dopo l'installazione per verificare le prestazioni di tenuta del sistema.
