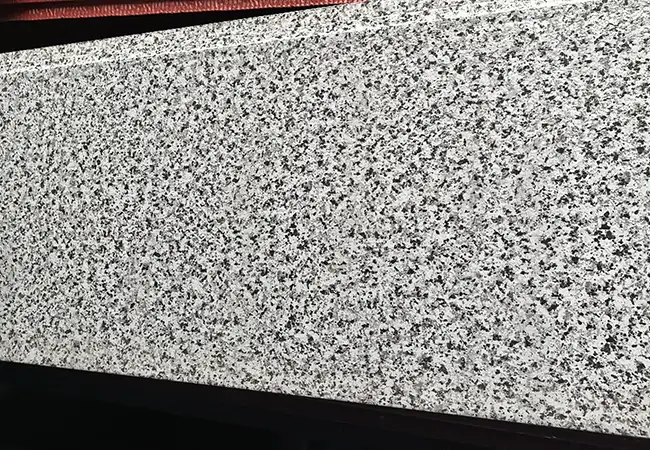

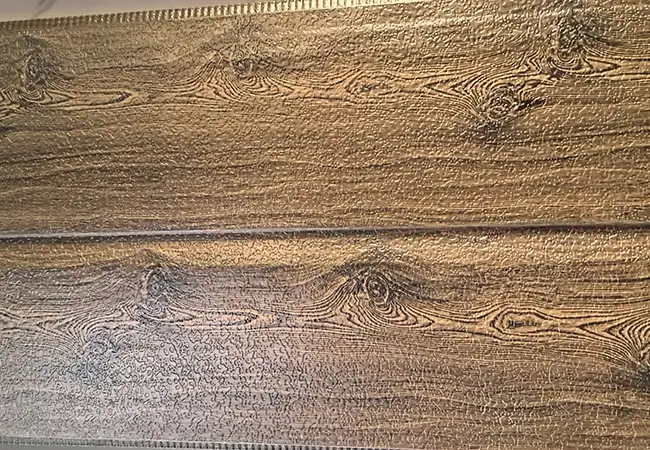

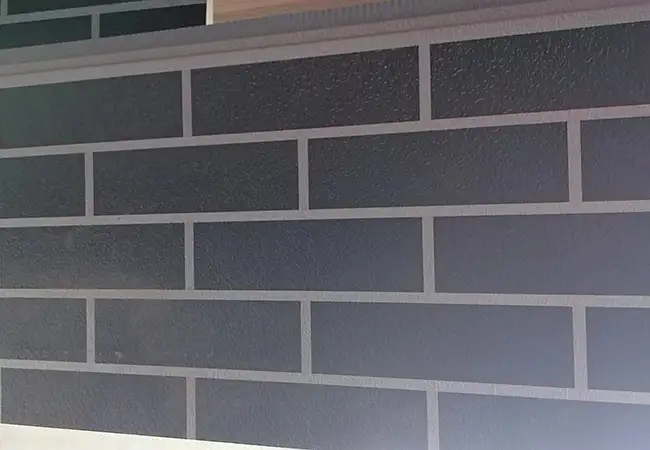

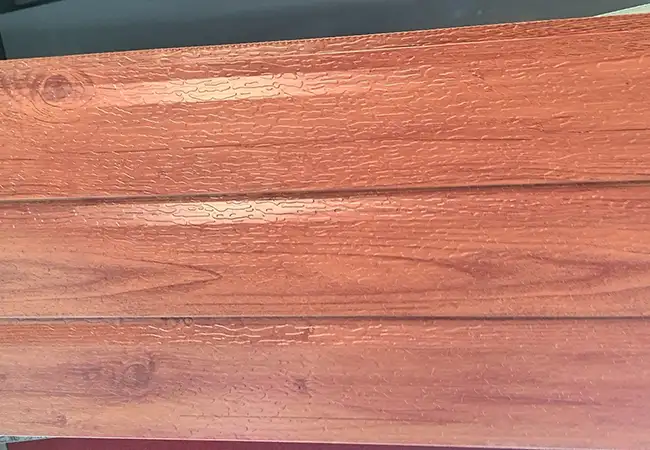

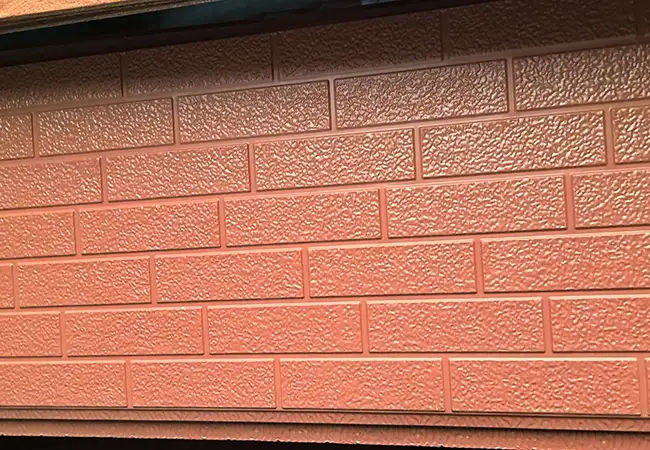

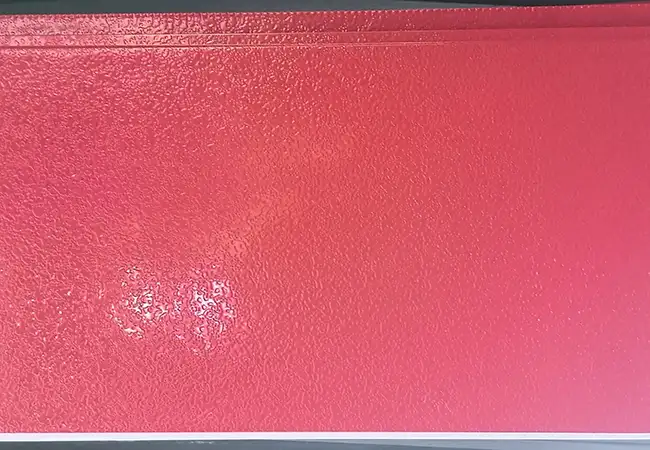

Pannello isolante integrato a secco

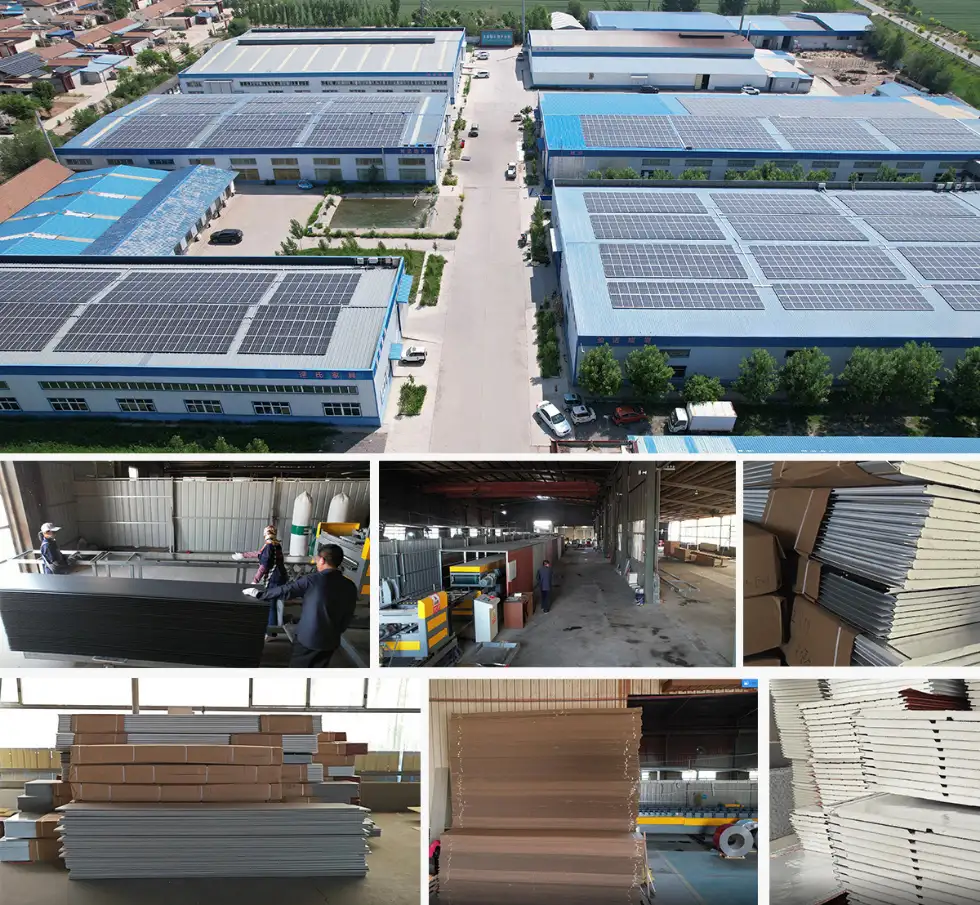

Jason Building Materials offre pannelli isolanti integrati a secco di alta qualità. Disponibili tramite vendita diretta in fabbrica e all'ingrosso, forniamo soluzioni personalizzate su misura per progetti di costruzione specifici.

Vantaggi del prodotto

1. Isolamento e decorazione integrati delle pareti esterne

I tradizionali progetti di pareti esterne spesso richiedono una gestione separata degli strati isolanti, protettivi e decorativi; al contrario, il pannello isolante integrato a secco consolida queste molteplici funzioni in un unico prodotto unificato.

2. Adatto per la costruzione rapida di pareti esterne

I pannelli vengono lavorati e laminati in fabbrica, con installazione eseguita principalmente con metodi di sospensione a secco in loco.

Questo sistema è particolarmente adatto per nuove costruzioni, edifici prefabbricati, ristrutturazioni di efficienza energetica di strutture esistenti e progetti con tempi di costruzione ristretti.

3. Standardizzazione più semplice dell'estetica della facciata

Poiché lo strato superficiale decorativo viene rifinito in fabbrica, colore, struttura, dimensioni ed effetti superficiali possono essere controllati in modo coerente durante la produzione di massa.

Componente del sistema di sospensione a secco della chiglia

Il sistema di sospensione a secco è costituito dai seguenti componenti:

Chiglia principale: Tubo quadrato in acciaio zincato (comunemente 40×40×2 mm o 50×50×2,5 mm), fissato alla parete con staffe angolari. La verticalità viene regolata durante l'installazione della chiglia.

Assemblaggio del gancio: Compresi pezzi iniziali, ganci e pezzi di regolazione. Il materiale del gancio è in lega di alluminio o acciaio inossidabile, con almeno4 grucceper tavola.

Bulloni di ancoraggio: Bulloni ad espansione in acciaio inox. Il diametro del foro corrisponde alle specifiche del bullone, profondità di ancoraggio ≥40 mm.

Cavità di ventilazione: Spaziatura degli strati d'aria formata dallo spessore della chiglia, in generale20 – 40 mm, scaricando efficacemente l'umidità accumulata dal muro per prolungarne la durata.

Manutenzione successiva: Il sistema di sospensione a secco supporta lo smontaggio della scheda singola. Si consiglia un'ispezione regolare ogni2 anni, concentrandosi sulla corrosione dei supporti e sull'invecchiamento del sigillante. Sostituire tempestivamente quando si riscontrano problemi.

Definizione di pannello isolante integrato a secco

Il pannello integrato isolante sospeso a secco è un pannello decorativo di isolamento termico installato utilizzando la tecnologia di sospensione a secco con chiglia metallica. La differenza rispetto al metodo dell'incollaggio-ancoraggio è che la tavola non viene incollata direttamente sulla parete, ma fissata alla chiglia metallica tramite grucce, lasciando una cavità tra la tavola e la parete. Il vantaggio di questo metodo costruttivo è che l'umidità all'interno della parete può essere scaricata attraverso l'intercapedine, senza accumularsi nello strato isolante e causare un degrado delle prestazioni. Allo stesso tempo, il percorso del carico del sistema di sospensione a secco è chiaro e definito: il carico di ciascuna tavola viene trasmesso attraverso i ganci al telaio della chiglia e quindi dalla chiglia alla struttura principale.

Specifiche tecniche del sistema di sospensione a secco

Specifica della chiglia:Tubo quadrato in acciaio zincato 40×40×2 mm o 50×50×2,5 mm

Spaziatura della chiglia:Verticale @ 600 mm, spaziatura orizzontale in base all'altezza del pannello

Materiale del gancio:Lega di alluminio (6063-T5) o acciaio inossidabile (304)

Capacità di carico del gancio singolo: ≥ 1,0 kN(fattore di sicurezza ≥ 3)

Larghezza della cavità di ventilazione:20 – 30 mm (determinato dallo spessore della chiglia)

Valutazione sismica:Con diverse specifiche della chiglia, può incontrarsi6 – 8 gradifortificazione sismica

Progetti applicabili

Edifici super alti(Altezza ≥ 100 m): forte pressione del vento con severi requisiti di sicurezza; il sistema di ancoraggio meccanico è più affidabile

Edifici costieri: In ambienti con elevata nebbia salina, la ventilazione della cavità riduce l'accumulo di umidità e ritarda la corrosione

Ristrutturazione di vecchi edifici che richiedono la conservazione delle pareti originali: I pannelli sospesi non danneggiano le pareti esterne originali e non influiscono sul normale utilizzo

Forme edilizie complesse: Richiede uno spazio di regolazione multidirezionale della chiglia per compensare le irregolarità della parete

Edifici commerciali di fascia alta: Progetti con requisiti elevati di precisione di installazione ed effetto della facciata

Istruzioni per la personalizzazione

La personalizzazione del sistema di sospensione a secco prevede principalmente:

Disposizione della chiglia:La spaziatura e le specifiche della chiglia sono determinate in base ai calcoli del carico del vento della facciata dell'edificio. I parametri della chiglia possono variare a seconda del pavimento e dell'altezza.

Tipo di gancio:Tre opzioni di appendiabiti disponibili:Ganci regolabiliadatto per edifici esistenti con planarità generale,Appendini fissiadatto per nuove costruzioni con pareti piane,Ganci integrati isolantiadatto per pannelli isolanti prefabbricati.

Spessore dello strato isolante:La larghezza della cavità può essere regolata tra20 – 40 mmin base ai requisiti di progettazione dell'isolamento.

Tutti i connettori metallici sono trattati con zincatura a caldo o protezione antiruggine Dacromet prima della consegna.

Supporto al servizio post-vendita

Jason Building Materials offre il seguente supporto post-vendita:

- Una visita di controllo gratuita all'interno6 mesidopo il completamento, accettazione per ispezionare i connettori della chiglia e le condizioni del sigillante

- La copertura della garanzia include: proprietà fisiche della scheda (12 mesi), gancio metallico e resistenza alla corrosione della chiglia (24 mesi), mantenimento dell'elasticità del sigillante (12 mesi)

- Per esigenze di manutenzione fuori garanzia possiamo comunque fornire fornitura accessoria e guida tecnica addebitando solo il costo del materiale

- Per progetti di altissimi piani superiori100 metri, il periodo di garanzia può essere esteso a24 mesiattraverso la negoziazione

Definizione

Perché i sistemi di isolamento delle pareti esterne mediante incollaggio puro non sono consentiti nei grattacieli? Perché la pressione del vento sopra il 10° piano lo è3 – 5 volteche a livello del suolo e potrebbero esserci rischi di caduta dopo l'invecchiamento dell'adesivo. Esiste una soluzione che utilizzi il fissaggio completamente meccanico? Il sistema di sospensione a secco della chiglia è una soluzione di ancoraggio completamente meccanica che non si basa sull'uso di adesivi: ogni tavola è fissata alla chiglia metallica con4 – 6 grucce in acciaio inox, ogni pendino sopporta indipendentemente un carico con portata individuale ≥1,0 kN.

Confronto di tre metodi di installazione

Domande frequenti

Q1: Qual è la differenza tra il pannello isolante integrato a secco e il pannello isolante incollato?

A1: La differenza principale è il metodo di installazione. I pannelli sospesi a secco vengono fissati alla parete tramite un sistema di chiglia metallica con ganci meccanici, lasciando un'intercapedine di ventilazione tra il pannello e la parete. I pannelli incollati vengono incollati direttamente sulla superficie della parete. Il metodo sospeso a secco è più affidabile per gli edifici a molti piani e consente la sostituzione di un solo pannello.

Q2: A cosa serve la cavità di ventilazione?

A2: L'intercapedine di ventilazione consente lo scarico dell'umidità all'interno della parete, evitando accumuli nello strato isolante che causerebbero un degrado delle prestazioni. Aiuta inoltre a mantenere il muro asciutto e previene muffe ed efflorescenze.

Q3: È possibile utilizzare i pannelli isolanti integrati a secco su edifici superiori a 100 m?

R3: Sì. Il sistema sospeso a secco è adatto per edifici di altezza illimitata. Con un'adeguata progettazione della pressione del vento e le specifiche della chiglia, può essere utilizzato su edifici molto alti. La garanzia può essere estesa a 24 mesi per progetti superiori a 100 m.
